Composition de base

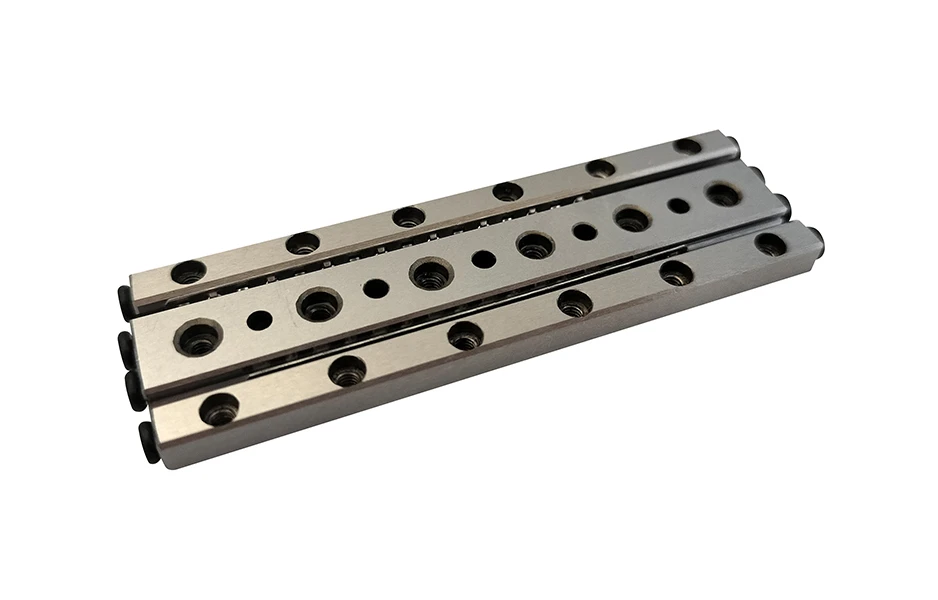

Le guide en trois pièces à rouleaux croisés V2-est généralement composé des pièces suivantes :
Deux guides avec des chemins de roulement en forme de V- :Ces guides fournissent un chemin de roulement précis pour les rouleaux, garantissant la stabilité et la précision du système de guidage.
Cage à rouleaux :Utilisé pour maintenir le rouleau en position et empêcher le rouleau de dévier ou de tomber pendant le roulement.
Rouleaux cylindriques :Ces rouleaux effectuent un mouvement alternatif sur la surface du chemin de roulement en forme de V-, supportant des charges dans toutes les directions, et permettent d'obtenir un mouvement linéaire fluide et de haute-précision.
Particularité
Haute précision :Le guide en trois pièces à rouleaux croisés V2-adopte une technologie d'usinage de précision pour garantir la haute précision et la stabilité du système de guidage.
Capacité de charge élevée :Grâce à la disposition transversale des rouleaux et à la conception efficace de la cage, le guide peut supporter des charges importantes et convient aux applications lourdes.
Faible frottement :Le rouleau présente moins de friction de roulement sur la surface du chemin de roulement en forme de V-, ce qui contribue à réduire la perte d'énergie et l'usure, améliorant ainsi l'efficacité et la durée de vie du système.
Haute rigidité :La méthode unique de rétention des rouleaux et la conception structurelle rendent le système de guidage très rigide et résistant aux chocs et vibrations externes.
Installation et entretien faciles :L'installation et la maintenance du rail de guidage en trois parties à rouleaux croisés V2-sont relativement simples, ce qui réduit le coût et les difficultés de maintenance.
Champ d'application
Les guides en trois pièces à rouleaux croisés V2-sont largement utilisés dans une variété d'équipements d'automatisation et de machines de précision, y compris, mais sans s'y limiter :
- Automatisation industrielle et robotique
Équipement d'automatisation :Dans la ligne de production automatisée, le rail de guidage en trois parties à rouleaux croisés V2-est souvent utilisé dans le système d'asservissement, le système de transport, le système de préhension et d'autres pièces pour obtenir un mouvement linéaire de haute-précision et-vitesse élevée. Sa capacité de charge élevée et sa stabilité garantissent le fonctionnement fiable des équipements d'automatisation.
Robot:Le rail de guidage en trois pièces à rouleaux transversaux V2-est largement utilisé dans les parties articulaires du robot, telles que le support du bras du robot et la roue de marche. Son mouvement linéaire de haute-précision contribue à améliorer la précision opérationnelle et la stabilité du robot pour répondre aux besoins des environnements d'exploitation complexes.
- Machines-outils de précision et instruments de mesure
Machines-outils de précision :Dans les machines-outils CNC, les rectifieuses de précision et autres équipements de machines-outils, le guide en trois parties à rouleaux croisés V2-est souvent utilisé pour soutenir l'établi et le coulisseau afin d'améliorer la précision d'usinage et la stabilité de la machine-outil. Sa friction de roulement et sa stabilité de haute précision contribuent à un usinage de haute précision.
Instruments de mesure :Dans les équipements de mesure de haute-précision tels que les machines de mesure et les instruments de mesure de coordonnées, l'application du rail de guidage en trois parties à rouleaux croisés V2-permet d'obtenir une mesure et un positionnement de haute-précision, et de répondre aux besoins de mesure de précision.
- Matériel médical
Matériel d'imagerie médicale :Dans les équipements d'imagerie médicale tels que les lits d'examen CT et les -appareils à rayons X, le guide en trois parties à rouleaux croisés V2-peut être utilisé pour soutenir et déplacer le lit d'examen ou le détecteur pour un examen et un diagnostic précis. Son mouvement en ligne droite de haute-précision-contribue à garantir la clarté et la précision des images médicales.
Robot chirurgical :Avec le développement continu de la technologie médicale, les robots chirurgicaux et autres équipements médicaux de haute-précision ont également commencé à utiliser des systèmes de mouvement linéaire de haute-précision tels que le rail de guidage en trois pièces à rouleaux croisés V2-pour améliorer la précision et la sécurité de la chirurgie.
- Autres domaines
Équipement optique :Dans le testeur optique, l'établi optique et d'autres équipements, l'application du guide en trois parties à rouleaux croisés V2 - permet d'obtenir une mesure et un positionnement optiques de haute précision.
Mécanisme de contrôle :Dans le mécanisme de contrôle qui nécessite un mouvement linéaire de haute précision, tel que les appareils à rayons X-, le guide en trois pièces à rouleaux croisés V2-joue également un rôle important.
Autres machines de précision :De plus, le rail de guidage en trois parties à rouleaux croisés V2-est également largement utilisé dans les machines de solidification, les équipements de distribution, les équipements d'automatisation, les machines OA et ses machines périphériques, les machines d'ouverture de plaque de base d'impression, les systèmes de mouvement de chargement d'équipement d'inspection et autres machines de précision.
Paramètres techniques (exemples)
- Dimensions et spécifications de base
Modèle:V2 (Remarque : V2 est ici un identifiant de modèle supposé, le modèle réel du produit peut être différent)
Longueur des guides :Personnalisé en fonction de besoins spécifiques, il existe généralement une variété de longueurs à choisir
Largeur du rail de guidage :Détermine la capacité portante et la stabilité du rail de guidage, la valeur spécifique doit être déterminée en fonction des spécifications du produit
Diamètre du rouleau :Le diamètre du rouleau a un impact sur la friction de roulement et la capacité de charge, en fonction de la conception du produit et des exigences de l'application.
- Capacité de charge et charge
Capacité de charge dynamique :Charge maximale que le rail de guidage peut supporter dans un état dynamique (mouvement), généralement en newtons (N) ou en kilogrammes (kg, en tenant compte de l'effet de l'accélération gravitationnelle g).
Charge statique :La charge maximale que le rail de guidage peut supporter dans un état statique (stationnaire), toujours en Newtons (N) ou en kilogrammes (kg)
Durée de vie nominale :Durée de vie prévue du guide qui peut maintenir un fonctionnement normal dans des conditions de charge et de vitesse spécifiques, généralement en kilomètres (km) ou en heures (h).
- Précision et performances
Erreur de rectitude :le degré de déviation du rail de guidage au cours du mouvement linéaire reflète le niveau de précision du rail de guidage
Erreur de parallélisme :L'écart de parallélisme entre le rail de guidage ou entre le rail de guidage et la surface de montage affecte la stabilité et la précision du système de rail de guidage
Frottement de roulement :Le frottement généré par le rouleau lors du roulement, un faible frottement de roulement contribue à améliorer l'efficacité et la durée de vie du système
- Matériaux et traitement de surface
Matériel de guidage :Généralement fabriqué en acier allié ou en acier inoxydable à haute résistance et à haute résistance à l'usure et d'autres matériaux
Matériau du rouleau :doivent également avoir une bonne résistance à l'usure et une bonne solidité pour garantir un fonctionnement stable à long terme
Traitement de surface :tels que la trempe, le revenu, le chromage et d'autres processus de traitement pour améliorer la résistance à l'usure, à la corrosion et à la fatigue des rails de guidage et des rouleaux
- Installation et entretien
Mode d'installation :Le mode d'installation comprend l'installation horizontale et l'installation verticale, en fonction des exigences de l'application
Méthode de lubrification :lubrification automatique ou lubrification manuelle régulière, etc., pour assurer le bon fonctionnement du système de rail de guidage
Exigences d'entretien :Vérifiez régulièrement l'état d'usure du rail de guidage et du rouleau, remplacez les pièces endommagées à temps et gardez le système de rail de guidage propre et lubrifié.
- Autres paramètres
Précision de positionnement répétée :La précision du positionnement répété entre différentes positions du système de rail de guidage
Rigidité:La capacité du système de guidage à résister à la déformation lorsqu'il est soumis à des forces externes
Coefficient de température :Le changement de performance du système ferroviaire à différentes températures
Résumé
Le rail de guidage en trois parties à rouleaux croisés V2-est largement utilisé dans l'automatisation industrielle, les machines-outils de précision, les équipements médicaux, les équipements optiques et d'autres domaines. Dans les équipements d'automatisation, il est utilisé pour obtenir un mouvement linéaire de haute précision et à grande vitesse ; Dans les machines-outils de précision, il améliore la précision et la stabilité de l'usinage ; Dans les dispositifs médicaux, il permet un examen et un diagnostic précis ; Dans les appareils optiques, il garantit une mesure et un positionnement optiques de haute précision.
Bien que les paramètres techniques spécifiques puissent varier selon le fabricant et le modèle de produit, les guides en trois pièces à rouleaux croisés V2{{1}incluent généralement des informations dimensionnelles de base telles que la longueur du guide, la largeur et le diamètre du rouleau, ainsi que des paramètres de performances tels que la charge dynamique, la charge statique, l'erreur de rectitude et le frottement de roulement. De plus, le matériau, le traitement de surface, la méthode d'installation et la méthode de lubrification du rail de guidage et du rouleau sont également des paramètres techniques importants.
Afin de garantir le fonctionnement stable à long terme du rail de guidage en trois parties à rouleaux transversaux V2-, un entretien et une maintenance réguliers sont nécessaires. Cela comprend la vérification de l'usure des rails et des rouleaux et le remplacement des pièces endommagées en temps opportun ; Gardez le système de guidage propre et lubrifié pour réduire la friction et l'usure ; Ainsi qu'une installation et un réglage corrects comme recommandé par le fabricant.
Le rail de guidage en trois parties à rouleaux croisés V2-joue un rôle important dans de nombreux domaines en raison de sa haute précision, de sa capacité de charge élevée, de sa stabilité et de son faible frottement. Grâce à une sélection, une installation et une maintenance raisonnables, il peut tirer pleinement parti de ses avantages en termes de performances et améliorer la précision de fonctionnement et la fiabilité de l'équipement. Dans les applications réelles, il est conseillé de sélectionner les modèles et spécifications de produits appropriés en fonction des exigences réelles, et d'effectuer l'exploitation et la maintenance en vous référant aux manuels et guides techniques fournis par le fabricant.
